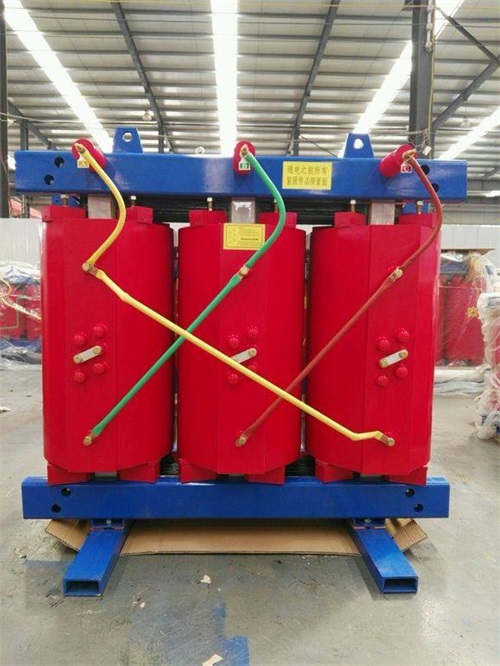

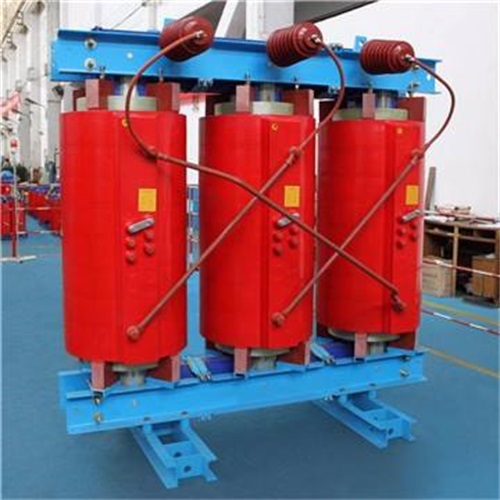

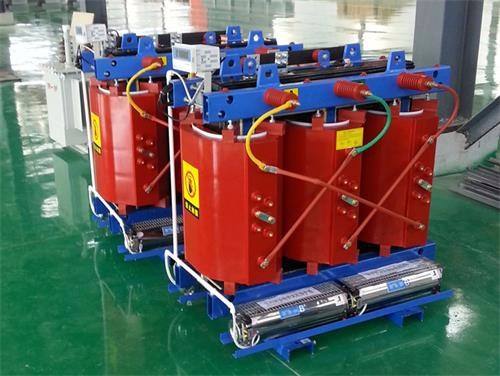

四川SCB11-2500KVA/10KV/0.4KV干式变压器

变压器型号：SCB11-2500KVA/10KV/0.4KV

变压器规格：SCB11-2500KVA/10KV/0.4KV

介绍摘要：　　SCB11-2500KVA/10KV/0.4KV干式变压器铁心采用优质冷轧取向硅钢片，阶梯叠片结构，结构紧凑外型美观。根据容量大小，线圈分别采用铜线或铜箔绕制，在真空状态下用带填料的环氧树脂浇注而成，线圈表面特别光滑，线圈气道采用蜂窝状结构，通风散热效果良好，防护等级采用IP00、IP20、IP23三种形式，以方便用户选取。　　产品说明：SCB

咨询热线：137-0635-4419

产品详情：

　　SCB11-2500KVA/10KV/0.4KV干式变压器铁心采用优质冷轧取向硅钢片，阶梯叠片结构，结构紧凑外型美观。根据容量大小，线圈分别采用铜线或铜箔绕制，在真空状态下用带填料的环氧树脂浇注而成，线圈表面特别光滑，线圈气道采用蜂窝状结构，通风散热效果良好，防护等级采用IP00、IP20、IP23三种形式，以方便用户选取。

　　产品说明：SCB11-2500KVA/10KV/0.4KV干式变压器

　　技术规范

　　容量范围：30~25000kVA

　　电压等级：6~35/0.4kV、10~35/6~10kV

　　调压方式：无励磁调压或有载调压

　　分接范围：±5%、±2×2.5%或±4×2.5%(或按用户要求)

　　频率：50~60Hz

　　相数：单相或三相

　　联结组别：Dyn11或Yyn0(或按用户要求)

　　相对湿度：≤**

　　环境温度：按GB1094.11-2007规定

　　**温升：100K(F级)或125K(H级)

　　冷却方式：AN(自然冷却)或AF(强迫风冷)

　　防护等级：IP00、IP20、IP40

　　绝缘耐热等级：F级或H级

　　绝缘水平：

　　10kV级产品工频耐压35kV、冲击耐压75 kV

　　20kV级产品工频耐压55kV、冲击耐压125kV

　　35kV级产品工频耐压70kV、冲击耐压170 kV
